一、用途

    集合式并联电容器适用于工频交流（50Hz或60Hz）电力系统中，提高系统的功率因数，提高电力设备能力，降低功率损耗和电能损失，改善电压质量。其次，占地面积小，安装维护方便，运行安全可靠，经济实惠，适用于变电站和城市集中补偿。

二、主要技术参数及性能指标

     1.电容器额定电容的相对误差应不超过，对于总容量在5Mvar及以下的电容器组-5%～+5%，对于总容量在3Mvar及以上的电容器组0～+5%。三相电容器组中任何两线路端子之间测得的电容量******值和最小值之比不超过1.02.

    2.电容器单元介质损耗正切值为（20℃时）全膜介质结构，tan不大于0.0005，膜纸复合介质结构tan不大于0.0012.

    3.集合电容器连续运行电压附和并联电容器表二相同。

    4.集合式电容一般安装运行在海拔高度不超过2000m。若超过2000m，订购时必须注明安装处的海拔高度。

    5.集合式电容器环境温度一般-25℃～+40℃.高寒地区产品-25℃～+40℃

    6.集合式电容器的产品技术条件及质量符合JB7112-2000标准规定。

三、产品结构

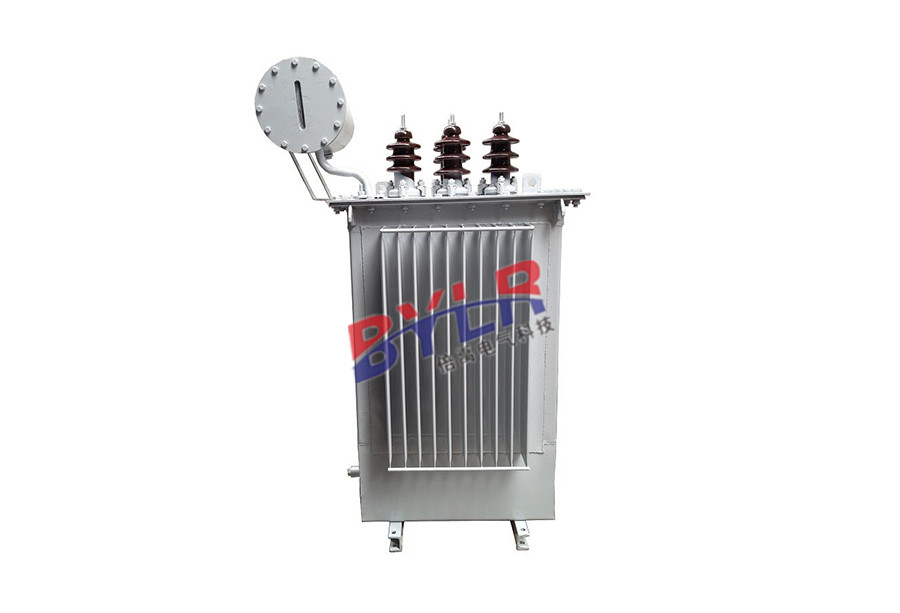

    1.集合式电容器主要由器身、储油箱、油枕、压力释放阀、出线套管、散热器、温度计、油位组成。

    2.集合式电容器按结构分为三相和单相两种方式。I或1-单相或“111”或1*3内部为连接的三个独产节段，

也可接成Y或YN-3相昨型连接，中性点引出。

    3.器身：由厚度适当的钢板焊接而成，箱壁上装有散热器，放油阀门，取样阀和接地螺栓。

    4.储油箱，油枕按照电容器容量大小和油箱的容积适当配用储油箱，油枕装有管式油标和吊式吸湿器。

    5.电容器箱盖上装有出现套管，有以下几种形式：

        二根出线套管：适用于采用开口三角电压保护的单相电容器。

        三根出线套管：适用于采用电压差保护的单相电容器。

        四根出线套管：适用于采用开口三角电压保护的三相电容器（内部接成“Y”连接，采用端子引出）。

        六根出线套管：适用于采用开口三角电压保护的三相电容器（内部接成“111”三个独产节段）。

    6.电容器箱盖上装有压力释放阀。压力释放阀是为了防止电容器发生故障，箱壳内部压力超过阀门的开启压力时，

该阀可在2ms内迅速开启，将箱壳内部压力释放出来。箱壳油箱压力低于开启压力时，弹簧作用于阀盖上，使之可靠关闭，

保证了箱体的密封。

    7.箱壁侧面装有温度计、放油阀门、取油样阀、接地螺栓。
