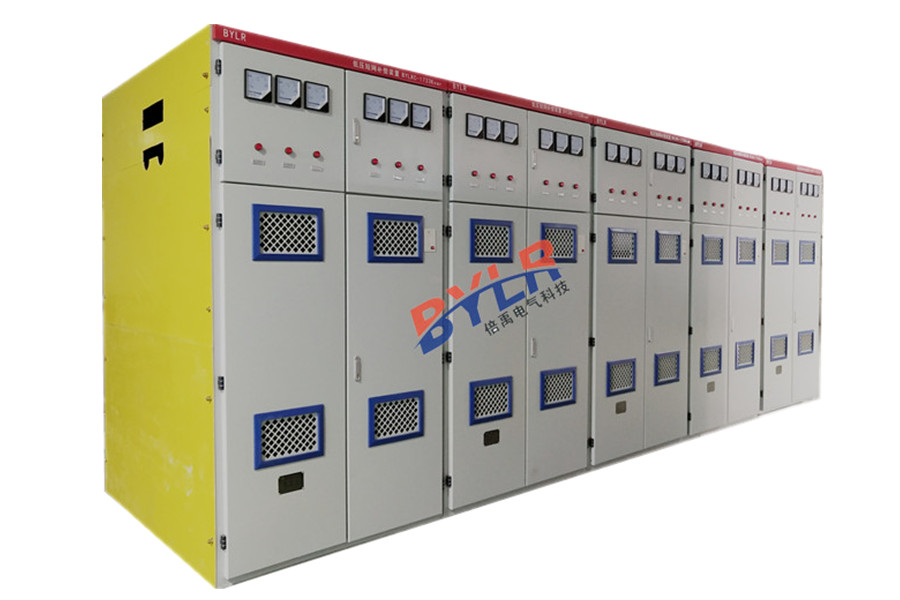

BYLR系列低压短网补偿装置：普通型、滤波补偿型（耐久型）

补偿容量：32000kvar/0.3（控制方式：自动、手动）详见技术方案

1、主要元器件：

按顺序由：隔磁混合柜、短网、电流互感器、真空接器、电容器、软母线、电抗器、隔离开关、熔断器、短网、水冷电缆、金具、智能PLC工控机等组成；

2、补偿容量：32000kvar；

3、额定电压：300VAC ；

4、滤波电抗器率：1%；

5、环境温度：-25-+65℃；

6、容量衰减率：＜1%/年,电容器运行温升：≤5K；

7、每相支路：12-48回路

a)关键数据

1）A、B、C三相高压侧的电压有效值及电流有效值；

2）A、B、C三相及总有功功率、无功功率及视在功率；

3）A、B、C三相及总功率因数；

根据系统控制策略、系统参数的设定值以及系统运行的当前值，数据显示可能呈现不同的背景色（正常、警戒、超限等状态）；

b)实时曲线

1）A、B、C三相及总功率因数实时曲线；

2）A、B、C三相及总有功功率实时曲线；

3）A、B、C三相及总无功功率实时曲线；

4）A、B、C三相及总视在功率实时曲线；

5）A相有功功率、无功功率及视在功率实时曲线；

6）B相有功功率、无功功率及视在功率实时曲线；

7）C相有功功率、无功功率及视在功率实时曲线.
