一、产品特点及型号含义

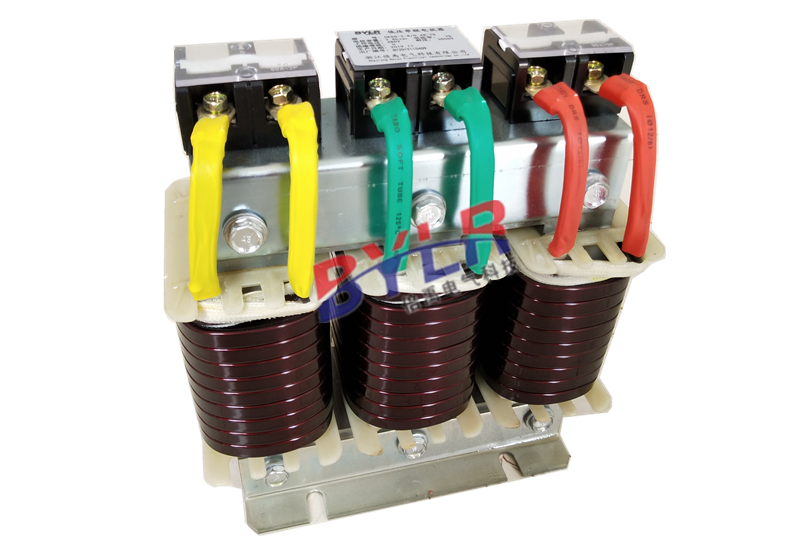

    我公司生的BYLR、CKSG系列串联及滤波电抗器是充分利用科研新材料、新工艺制作而成，确保电抗器具有较高的品质因数和较低的温度，外露部件均采取了防腐蚀处理，引出端子采用冷压铜端子。采用先进的真空浸漆生产制造工艺，具有体积小、温升低、超低噪音等特点。满足电网电压对特殊波形补偿需要，改善系统电压波形，提高系统功率因数，并能有效地抑制各次高次谐波、合闸涌流及操作过电压，有效的保护补偿电容器安全运行。

二、使用环境条件

    1、海拔高度不超过2000米。

    2、周围介质温度不超过+45℃，不低于是-25℃，在不同海拔高度，其最高环境介质温度应符合。

    3、空气******相对湿度；当空气温度为+25℃时，相对湿度不大于90%。

    4、周围应无影响电抗器绝缘系统的气体、蒸气、化学性沉积灰尘。

    5、电抗器应放在无剧烈震动和冲击的地方，不受雨雪侵袭的场所。

    6、周围环境应有良好的通风条件，安装在柜体内部，应加装通风设备。

三、技术参数

    1、可用于0.4Kv 0.45Kv 0.48Kv 0.525Kv 0.66Kv 0.69Kv 1.14Kv;

    2、电抗率种类；1%  4.5%  5.6%  6%  7%  12%  13.8%  14%  28%

    3、额定频率：50/60Hz；产品执行标准：GB10229-88电抗器。

    4、冷却方式：空气自冷式。

    5、绝缘系统：B、F、K（B级130℃、F级155℃、H级180℃）

   噪声≦30dB，过载能力≦1.35倍以内连续运行。

四、应用功能

电容器在补偿容性无功率的时候，会受到高次谐波电流、合闸涌流及操作过电压的影响，造成补偿电容器长期工作在过电压、过电流、过热安全质量隐患使功率因数大大降低，因此需要在电容器前端加装相高次谐波对应串联电抗器，来有效的抑制、吸收高次谐波电压、谐波电流，保护电容器，避免谐波电压电流及冲击电压电流影响，改善电能质量并提高系统功率因数，延长电容器寿命及安全可靠运行。

五、使用注意事项

    1、电抗器在使用前，必须先检查电源电压是否正确，详细检查连接方式是否相符合，接地是否可靠。

    2、所带负载必须是电抗器所能承受的容量及范围内。

    3、如在使用过程中电抗器出现异常，应立即切断电源。

    4、为避免影响外接导线绝缘层，注意外接导线请务紧贴电抗 器身。

    5、注意防潮防湿、适时维护。

六、订货须知

   1、型号、规格。即电抗器容量（单相或三相）、系统电压、电抗率、  输出线电流、连接方式、使用频率。

    2、如需要特殊要求，应该说明清楚。

    3、对于尺寸有特殊要求的，应该说明外形和安装尺寸的数据。

    4、绕组导线是要求铜线还是铝制作的，须说明清楚。

    5、须说明绝缘等级要求。

    6、与客户的通讯、联系方法。
